PCBA大講堂:常見IC零件規格詳解

發布時間 :2018-06-29 17:07 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
PCBA加工IC元件主要分為DIP及SMD兩大類,DIP 插件的IC,SMD (Surface Mount Device) 表面貼裝元件。
PCBA加工IC元件主要分為DIP及SMD兩大類,DIP 插件的IC,SMD (Surface Mount Device) 表面貼裝元件。
在SMD世界里,常會聽到 0603,0805,1206 指的是什么?
指的其實是元件的Package尺寸,尺寸講的是長(Length)x寬(Width)。使用的單位可以是inch或mm 。一般常講的SMD 的電阻、電容都是用inch來描述元件的尺寸大小??偣?位數表示,2個位數一組。

0603:  0.06"x0.03",or 60x30 mils,or 1.6x0.8mm   (Note: 1mil=千分之一英寸)
0805:  0.08"x0.05",or 80x50 mils,or 2.0x1.25mm
1206:  0.12"x0.06",or 120x60 mils,or 3.2x1.6mm

有時元件也可能是使用公制mm來表示其尺寸。Dimension 1608(mm) 對應到的是0603(inch)
有時元件也可能是使用公制mm來表示其尺寸。Dimension 1608(mm) 對應到的是0603(inch)

對應關系如下:
Package Dimensions, length × width Typical resistor
power rating (W)
Comments
Metric Imperial
0402 01005 0.4 mm × 0.2 mm 0.0157 in × 0.0079 in 0.031[9]
0603 0201 0.6 mm × 0.3 mm 0.024 in × 0.012 in 0.05[9]
1005 0402 1.0 mm × 0.5 mm 0.039 in × 0.020 in 0.1,[9] or 0.062[10]
1608 0603 1.6 mm × 0.8 mm 0.063 in × 0.031 in 0.1[9]
2012 0805 2.0 mm × 1.25 mm 0.079 in × 0.049 in 0.125[9]
2520 1008 2.5 mm × 2.0 mm 0.098 in × 0.079 in   Typical inductor and ferrite bead package[11]
3216 1206 3.2 mm × 1.6 mm 0.126 in × 0.063 in 0.25[9]
3225 1210 3.2 mm × 2.5 mm 0.126 in × 0.098 in 0.5[9]
4516 1806 4.5 mm × 1.6 mm 0.177 in × 0.063 in[12]
4532 1812 4.5 mm × 3.2 mm 0.18 in × 0.13 in 0.75[9]
4564 1825 4.5 mm × 6.4 mm 0.18 in × 0.25 in 0.75[9]
5025 2010 5.0 mm × 2.5 mm 0.197 in × 0.098 in 0.75[9]
6332 2512 6.3 mm × 3.2 mm 0.25 in × 0.13 in 1[9]
  2920 7.4 mm × 5.1 mm 0.29 in × 0.20 in[13]
SMD電阻規格

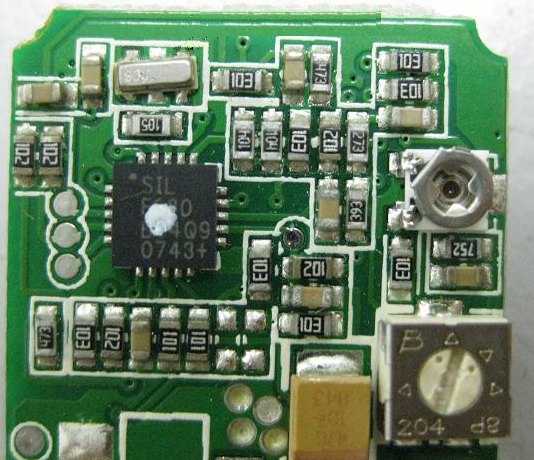

尺寸知道了,當然要了解其規格。SMD電阻值是直接標示在元件上

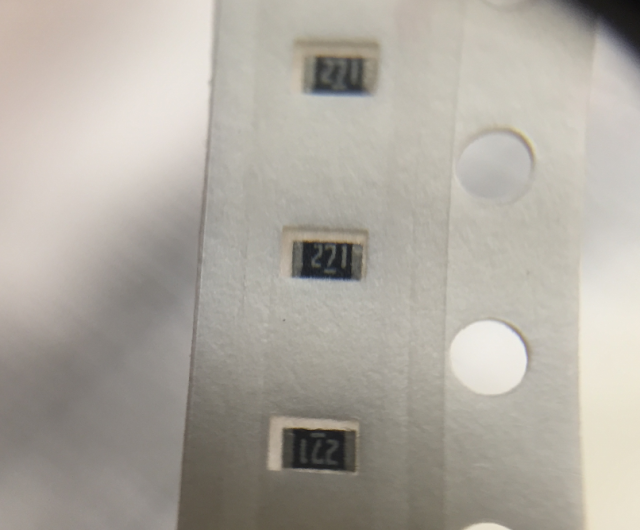

此為270歐姆
此為270歐姆

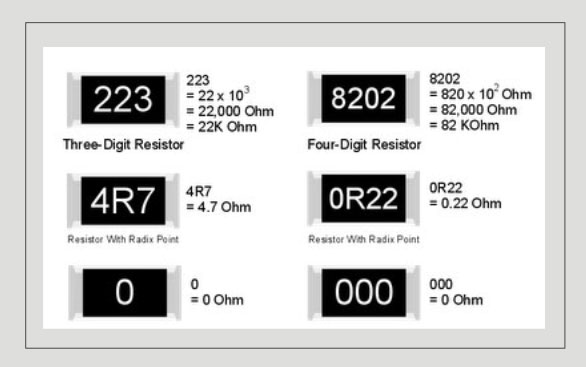

SMD電阻表示法如下所述:
SMD電阻表示法


電容規格
電容有許多不同的種類,主要由不同材質制成有不同差異性,如陶瓷電容、坦質電容、電解電容等。0,1uF以上都算是大電容值了。大電容才有正負極 (認識電容器)

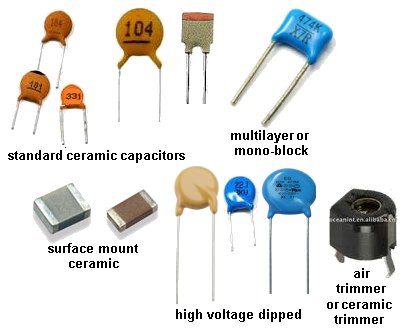

各種規格的電容

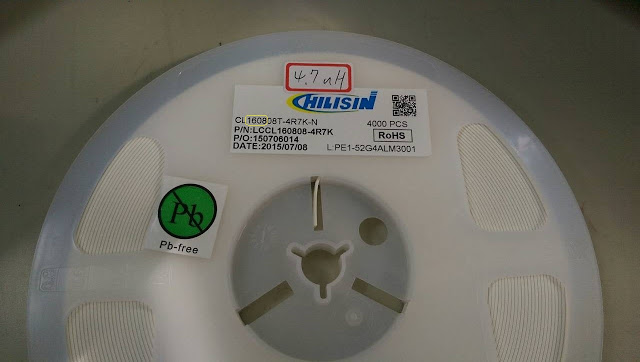

 以SMD 電容而言,不像電阻有標示,所以呢? 只能從Tape上的規格說明來看
 不過原則上,從SMD電容元件的體積來看,體積愈大的則表示電容值愈大。

Tape上的規格說明,會看到104,103類似的值,其表電容值的大小。104 ,同上圖表示法,10x 10的4次方 pF=>100000 pF=100nF=0.1uF 。同理,330則表示為33pF。

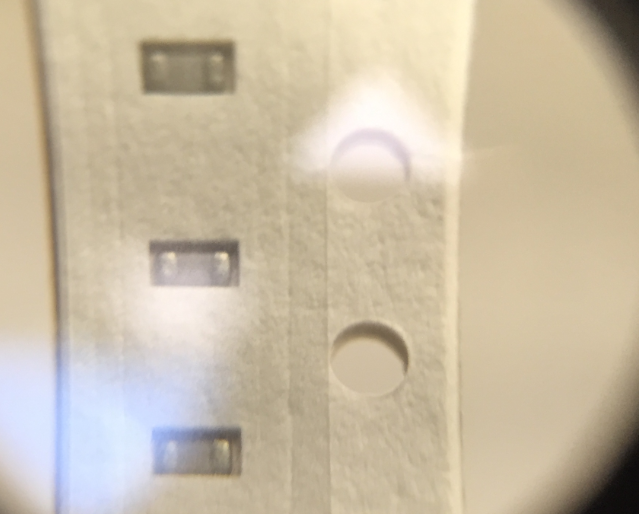

SMD電容沒有標示任何數值
SMD電容沒有標示任何數值

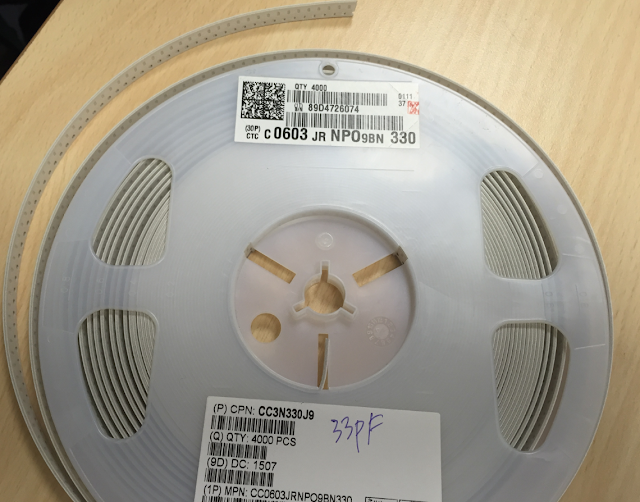

330則表示為33pF
330則表示為33pF

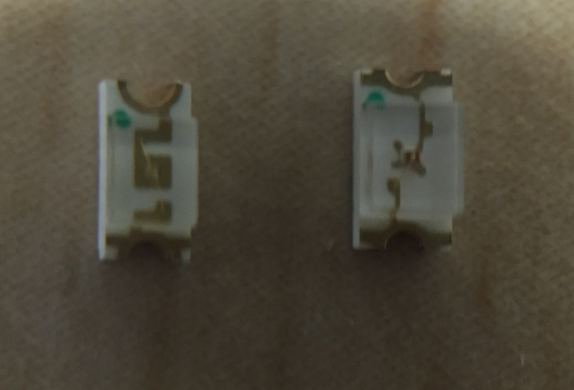

底下的SMD LED元件左邊是高亮度藍光LED,右邊為綠光LED。因?yàn)長ED有極性,所以標示綠色小點,表示此邊為L(zhǎng)ED的陰極。
SMD LED元件 放大15倍的結果
SMD LED元件 放大15倍的結果

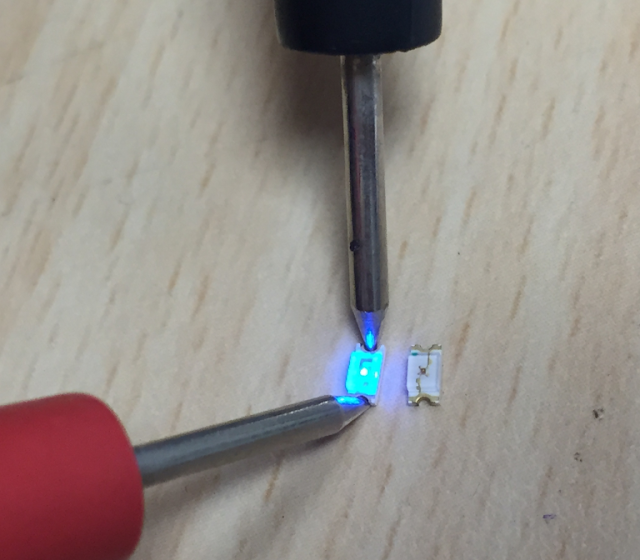

SMD LED元件點亮效果

其他SMD元件
針對SMD 的電晶體 (Transistor) ,SOT(Small Outline Transistor) ,如 SOT-23

針對SMD 的IC ,SOIC (Small Outline IC) ,如 SOIC-8,SOIC-16

IC 的pin 腳數愈多的話,當然又會衍生出不同的封裝技術出來 (就是Die的case包裝會不同),例如

TQFP (Thin Quad Flat Pack),100 or 144 pins。
PQFP (Plastic Quad Flat Pack),208 or 240 pins。
BGA (Ball-Grid Array),256 to 1000+ pins。
