今天深圳宏力捷一朋友發了份PCB設計文件給我，文件后綴是.brd，用Allegro軟件打不開，我朋友用的是Allegro 16.6，以為文件是用Allegro 17.2設計的，讓我?guī)退_認下。
我用Allegro 17.2打開文件依然提示報錯，明顯不是Allegro的設計文件了，想到 .brd 后綴文件格式的還有Eagle，用Eagle 很順利的就打開了。
目前業內常用的PCB設計軟件還是蠻多的，深圳宏力捷這里大概列舉一下目前國內比較流行的PCB設計軟件軟件名稱和其對應的設計文件后綴名。
Allegro
文件后綴為.brd
Allegro是Cadence公司旗下的PCB版圖設計工具，Cadence是當今世界領先的電子設計自動化（EDA）與半導體知識產權（IP）供應商。提供了進行SoC設計開發的一系列工具軟件，當然還有IC封裝和PCB版圖設計工具，可實現完整的電路板和子系統設計。
Cadence還為存儲器、接口協議、模擬/混合信號組件及專用處理器提供了越來越多的設計IP與驗證IP的組合。為了滿足系統級的設計需求，Cadence還提供了一整套完整的軟/硬件協同開發平臺。簡而言之，Cadence 提供了一條龍的配套工具和服務。

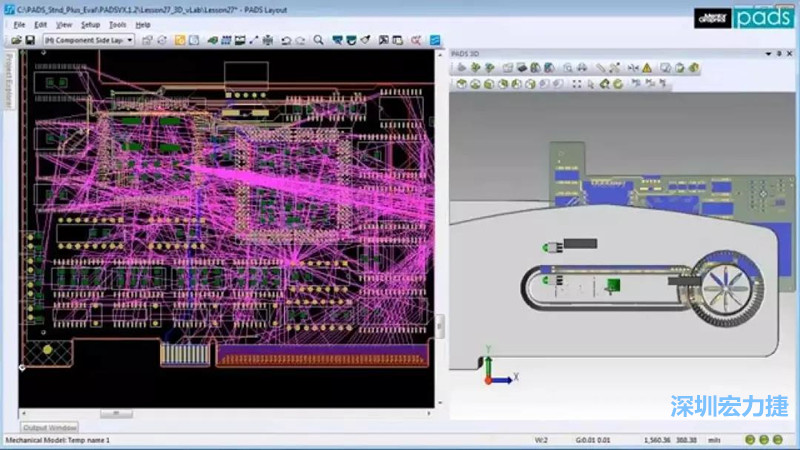

PADS
文件后綴為.pcb
PADS 是Mentor公司旗下的PCB版圖設計工具，PADS提供了直觀且簡單易用的原理圖和 Layout 設計環境。Mentor Graphics 也是電子設計自動化技術的領導廠商，提供完整的軟件和硬件設計解決方案，讓客戶能在短時間內，以最低的成本，在市場上推出功能強大的電子產品。
Altium Designer
文件后綴為.pcbdoc
Altium Designer 是原Protel軟件開發商Altium公司推出的一體化的電子產品開發系統，主要運行在Windows操作系統。這套軟件通過把原理圖設計、電路仿真、PCB繪制編輯、拓撲邏輯自動布線、信號完整性分析和設計輸出等技術的完美融合，為設計者提供了全新的設計解決方案，使設計者可以輕松進行設計，熟練使用這一軟件使電路設計的質量和效率大大提高。

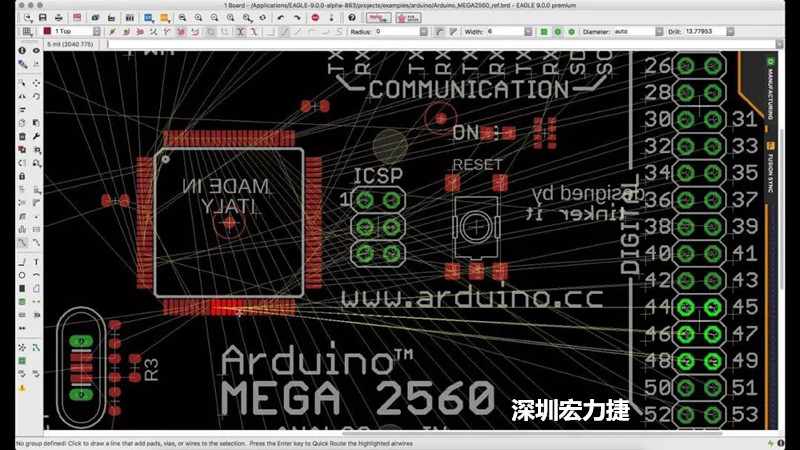

Eagle
文件后綴為.brd
CadSoft EAGLE是一款專業的印刷電路板(PCB)設計軟件，低成本、便于使用、功能強大。起源于德國，在歐洲和北美市場有很多用戶，特別是很多國外創客分享的開源硬件基本都是 EAGLE 格式。
深圳宏力捷介紹的以上幾款是市場占有率比較高的也是平時經常遇到的文件格式了，基本上很多PCB參考設計要么是allegro要么是pads，然后Eagle就是國外的開源硬件參考。
當然，還有很多PCB設計工具，比如Mentor的Xpedition，還有zuken、Protel 99SE、P-CAD等等

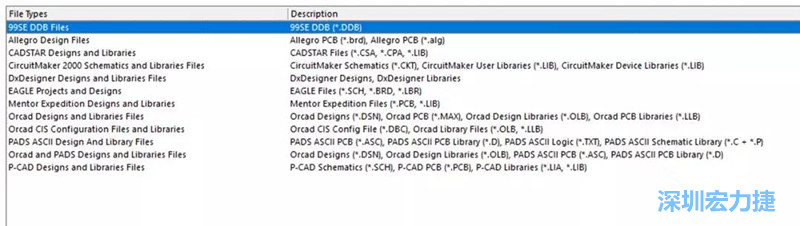

深圳宏力捷發現，AD是對導入第三人設計文件支持最好的，這里截取下AD導入功能對第三方設計軟件及其對應的文件后綴的說明。
當然，由于PCB設計軟件太多了，文件后綴格式難免有同名的，比如allegro與Eagle的pcb設計文件都是.brd后綴，pads 和protel、CADSTART的layout文件都是.pcb結尾，這樣我們就不能簡單的通過文件后綴名來判斷對應的pcb設計軟件啦。
深圳宏力捷給大家介紹個方法來快速識別出文件對應的PCB設計軟件而不用在軟件里打開。

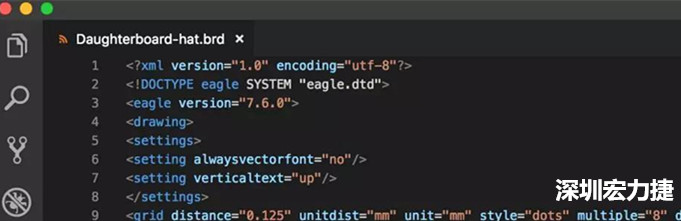

用記事本或者visual studio code 這樣的文本編輯工具打開對應的設計文件，你會看到一些亂碼，因為是二進制文件，無法識別，但在這堆亂碼中，又會顯示一些英文字符信息，這些信息里往往就包含了對應的設計軟件和版本信息。

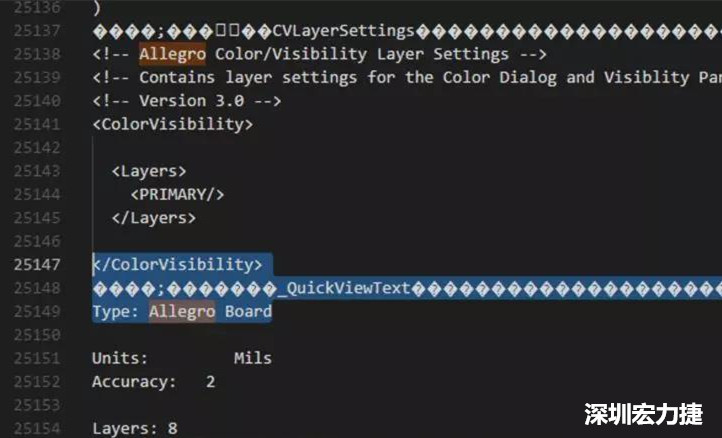

舉個例子，比如.brd文件，我們不知是allegro的還是Eagle的，我們就用文本文件打開它，然后搜索關鍵字“allegro”或者“Eagle”，就有答案了。
