PCB設計大講堂:PCB拼板的3種連接方式

發布時間 :2022-09-09 17:19 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB拼板是為了方便小尺寸或不規則畸形電路板加工而進行的PCB設計方式,那么你知道PCB拼板常用的連接方式有哪些嗎?接下來深圳PCB設計公司宏力捷電子為大家介紹下PCB拼板的3種連接方式。

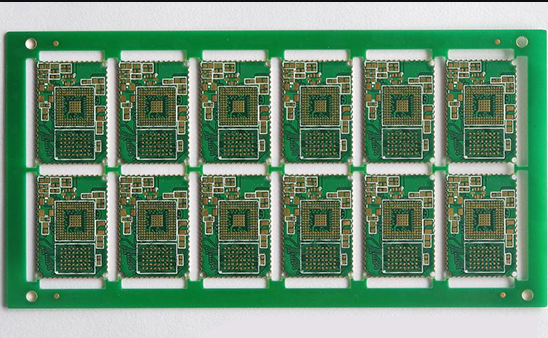

PCB拼板
一、橋連

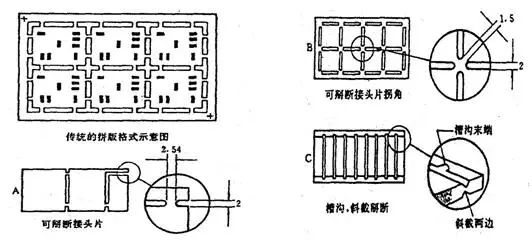

橋連點是PCB的高應力區,容易造成周圍焊點和元件的開裂或裂紋。橋連點長度<2.54mm,寬度<2mm。如下圖。

PCB拼板的3種連接方式

二、V形槽

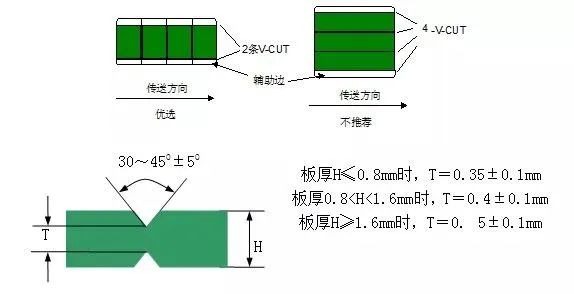

①拼板的PCB厚度應≤3.5mm。平行傳送方向的V形槽線數量≤3(對于細長的單板可以例外)。不規則拼板需采用銑槽加V-CUT方式時,銑槽間距應≥2.0mm。雙面對刻V形槽—開槽或連接的厚度為板厚的1/3,誤差為±0.15mm;角度為30°/45°±5°。上下刀對位精度偏差:±0.076mm。如下圖。

PCB拼板的3種連接方式

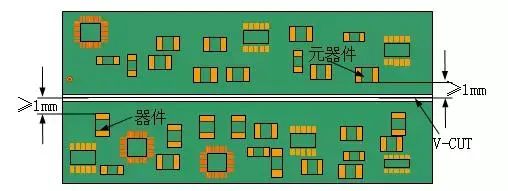

②對于需要機器自動分板的PCB,V-CUT線兩面(TOP和BOTTOM面)要求各保留不小于1mm的元器件禁布區,以避免在自動分板時損壞元器件。如下圖。(元器件與V-CUT跟5.3.7沖突)

PCB拼板的3種連接方式

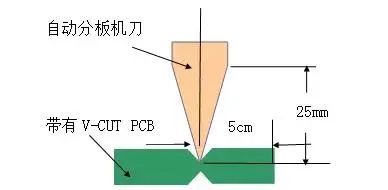

③同時還需要考慮自動分板機刀片的結構,如下圖所示。在離板邊禁布區5mm的范圍內,不允許布局高度高于25mm的元器件。

PCB拼板的3種連接方式

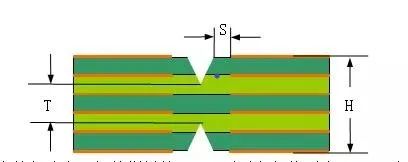

④需考慮到V-CUT的邊緣到線路(或PAD)邊緣的安全距離“S”,以防止線路損傷或露銅,一般要求S≥0.3mm。如下圖所示。

PCB拼板的3種連接方式

三、郵票孔

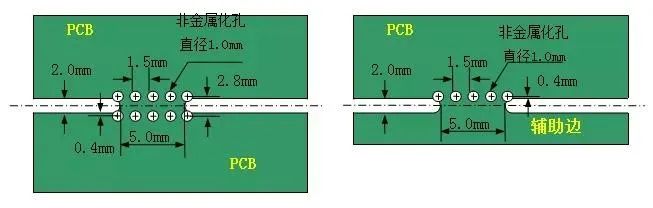

注意搭邊應均勻分布于每塊拼板的四周,以避免焊接時由于PCB受力不均導致變形。要求郵票孔均為非金屬化孔,孔徑為1mm,孔之間中心距為1.6~2mm,兩組郵票孔之間推薦距離為50mm。郵票孔應打在主體板的邊緣處,孔中心位于主體板的板邊,且不允許打在彎角處。如下圖。

PCB拼板的3種連接方式
