PCB設計器件布局如何提升整機的性能

發布時間 :2023-06-30 16:17 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB(Printed Circuit Board)是現代電子設備中不可或缺的組成部分。對于一款電子產品來說,好的PCB設計可以提升整機的性能,因此PCB設計器件布局的優化是非常重要的。

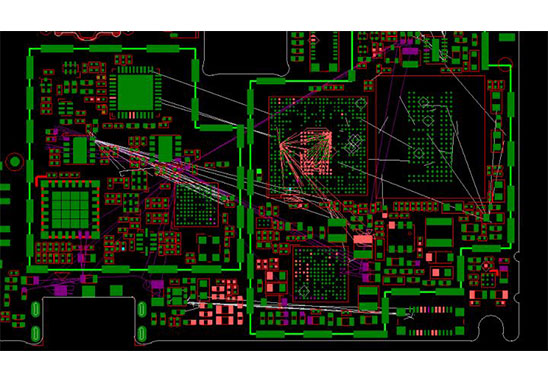

PCB設計器件布局如何提升整機的性能

首先,PCB設計師應該考慮在布局中實現最短的電路路徑。電路路徑愈短,電流的流動愈流暢,從而可以減少噪音和電磁干擾。此外,電路路徑的優化還可以減少電阻和電容的損失,提高整機的響應速度。

其次,PCB設計器件的布局還應考慮到信號完整性。信號完整性是指信號在傳輸過程中保持穩定的能力。在現代電子設備中,信號傳輸速度越來越快,因此需要更高的信號完整性,以確保數據的精確性和可靠性。為了實現信號完整性,PCB設計師需要避免信號與電源和地線的交叉,同時還需要采用適當?shù)钠帘渭夹g(shù)。

第三,PCB設計器件布局還要考慮到熱管理。在現代電子設備中,電路板上的器件往往非常密集,因此會產生大量的熱量。如果不加以處理,這些熱量將會導致電路板的老化和失效。為了解決這個問題,PCB設計師應該合理布局散熱器和散熱管,以便更好地散熱。

最后,PCB設計器件布局還要考慮到可維護性。在電子設備的生命周期中,需要對其進行維護和升級。如果PCB布局混亂或設計不合理,將會導致維護和升級變得更加復雜和困難。因此,PCB設計器件的布局應該注重可維護性,以便更好地支持設備的維護和升級。

總之,PCB設計器件布局的優化可以提高整機的性能,同時還可以提高電子設備的可靠性和穩定性。因此,在設計電子產品時,應該注重PCB設計器件布局的優化。
