下面深圳宏力捷為大家分享一些PCB設計的心得經驗！

Altium Designer 09 中各層的含義！

其實深圳宏力捷覺得這是PCB設計中最基本的常識，很多Layout工程師在PCB設計最初的時候也是靠死記硬背的把每一層代表的含義給記下來，后來深圳宏力捷發現自己沒能活學活用，其實方法很簡單，下面讓深圳宏力捷慢慢道來：



一、不用記住都能知道含義的層

1. 線路層

深圳宏力捷將用一個4層板來做一個案例分享，Altium Designer 09一般我們新建一個PCB都是雙面板來的，那如何看一個PCB的疊層結構呢？

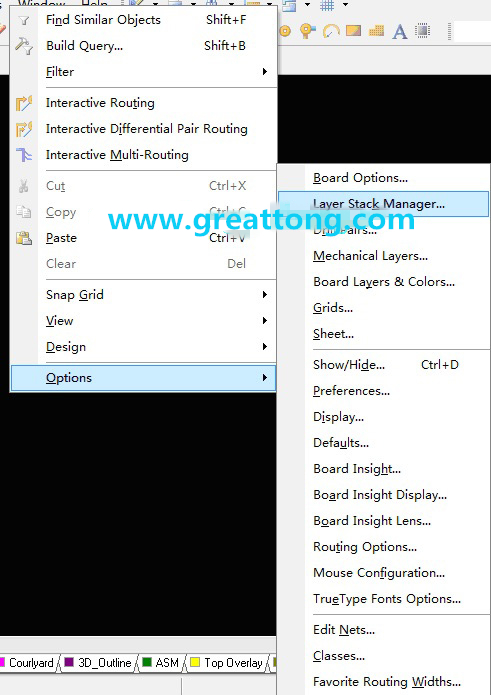

可以在PCB編輯圖紙區域內右鍵=》Options =》Layer Stack Manager…如下圖

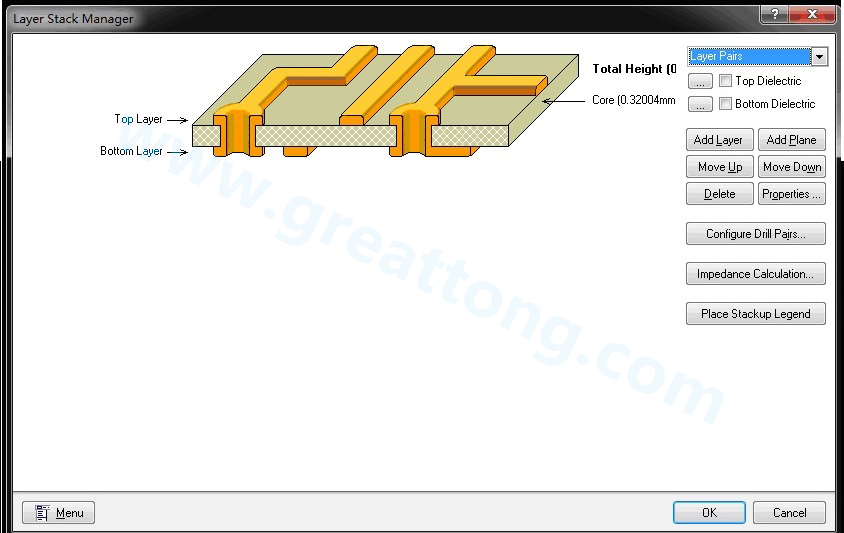

你將會打開Layer Stack Manager對話框，如下圖所示:

我們可以看到這是一款雙面板：只有Top Layer 和Bottom Layer這兩層線路層。



因?yàn)槲覀円O(shè)計的是一款4層板，所以我們還要增加兩層線路層才是一個4層板，參考下圖，我們可以點擊右邊的Add Layer 來增加兩層線路層。

（深圳宏力捷不推薦點擊Add Plane來增加兩層負片的線路層，即使你是用來做電源和地，兩個大片的銅箔，因?yàn)椴还苣闶浅鯇W(xué)還是已經有一定經驗的PCB設計者，深圳宏力捷覺得使用正片是最容易讓人理解的，看到什么就是什么，出錯的幾率會小很多…)

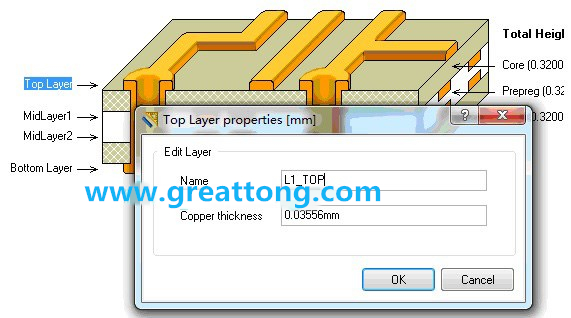

深圳宏力捷剛做PCB設計的最初幾年，到這一步深圳宏力捷就不理他了，其實到這里有一個很關鍵的技巧，這些層的名字是可以自己設定的，沒必要用軟件默認的名字，那樣看起來太讓人費勁了，你可以雙擊它，會彈出一個對話框，如下圖：你可以對他進行設定……

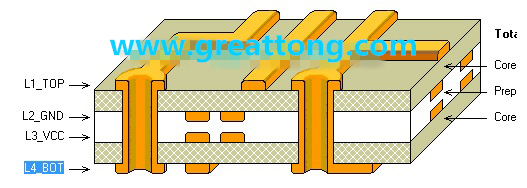

深圳宏力捷一般按自己所喜歡的命名方法（主要是自己好記，一看就明白）如下圖一樣把4層線路層按如下方法命名：

第1層：L1_TOP

第2層：L2_GND

第3層：L3_VCC

第4層：L4_BOT

(6層板，8層板，10層板，12層板……也是如此類推……)

設置完后按OK確認，在PCB編輯圖紙的下方的各層狀態欄里就可以方便快速的進行層間的切換了：

這樣的層含義是不是很容易就能記住了呢？深圳宏力捷就是這樣很簡單、容易的把這些層含義搞定的……



2. 機械層

到這里還沒有完呢，深圳宏力捷還有一個秘密要告訴你！

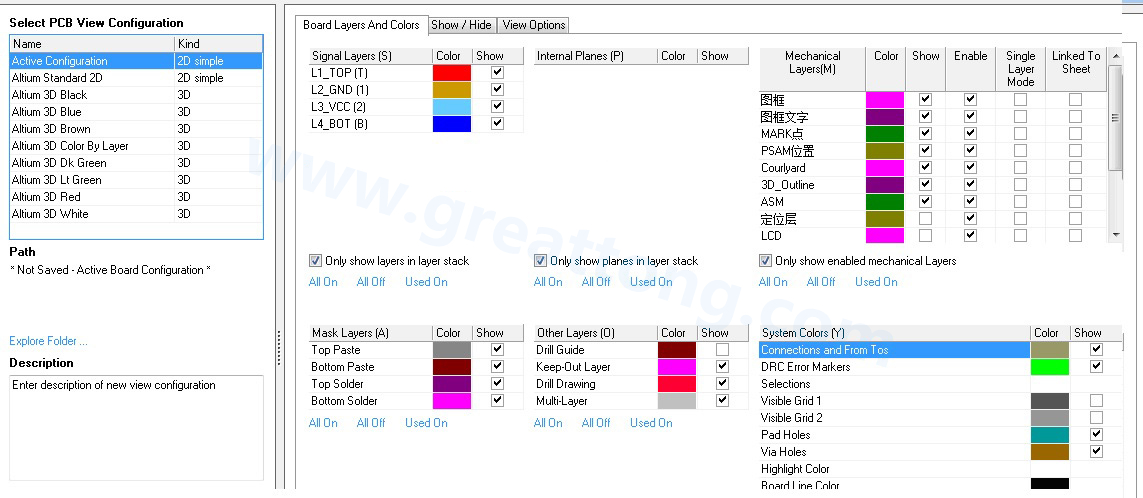

那就是機械層（Mechanical Layer）,它們的名字也是都可以自己設定的，請看下圖右上角部分，是不是覺得很好用呢?趕快自己試試吧！

按L直接彈出如下圖的對話框，你就可以自己設定機械層的名字了。



二：剛開始學要靠記住才能記住含義的層

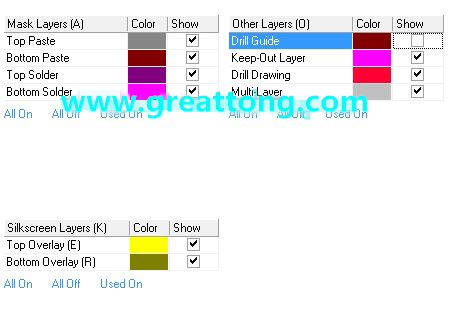

最后有一些層是要靠自己記住的，除了靠記住真好像沒有其他辦法了，當然，你熟識之后一眼就能看出來了，如下圖：

各層含義如下：

TopOverlay      頂層絲印

BottomOverlay   底層絲印



TopSolder       頂層阻焊層（為負片，有圖形的為不印綠油區域，沒圖形的為印綠油區域）

BottomSolder    底層阻焊層（為負片，有圖形的為不印綠油區域，沒圖形的為印綠油區域）



TopPaste        頂層鋼網層

BottomPaste     底層鋼網層



KeepOutLayer    外形（不建議用機械層做外形），這層可以約束有電特性的線路層。

Drill Drawing   鉆孔列表

Drill Guide     鉆孔圖



以上這些層下次做Gerber文件輸出教程時再做詳細的解釋！
